[图文]主板各个接口电路维修

主板的接口用得最多的是ps/2（鼠标键盘），LPT（打印机），IDE端口（硬盘光驱），VGA端口（显示器）。因为要经常用到，所以损坏的几率比较高，不过这几个部分的线路图很简单，维修起来也比较容易，下面我就给大家介绍一下这些接口的线路图：

         一、主板键盘、鼠标口维修

         说明：

　　　1、4针是信号线，对地打阻值数值600左右，且相差不大，6针为供电脚，大多由电源红线提供，有时也会通过跳线再与供电相连，其它针为地线或空脚

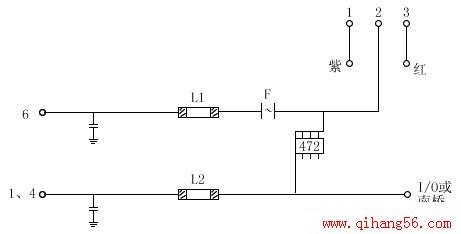

        上图是键盘、鼠标接口的电路图，紫线供电是为了实现键盘开机，网络唤醒，挂起到内存等功能（跟开机有关的电路都是由紫线供电）

　　　2、键盘、鼠标口损坏检修

　　　(1)、如果对阻值比正常值高，屈向于无穷大：查电感、保险（故障率高）、I/O、南桥（故障率低）、跳线

　　　(2)、比正常值低，屈向于短路：查电容、I/O或南桥

　　　(3)、如果对阻值正常，可能为接口、BIOS、I/O或南桥损坏


　　　二、主板USB接口

　说明：
　　　1针为供电脚，大多由红线提供，因此常与鼠标键盘的供电同路，2、3针为信号线，对地阴值500左右，且相差不大，4针为地线。

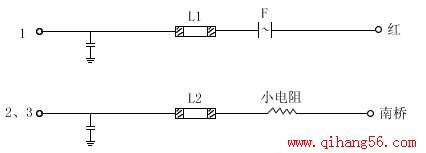

           上图是USB接口电路图，USB口大多由南桥管理，在主板能点亮的情况下，南桥较少损坏，一般是相关的电容、电感、保险损坏引起的故障。

　      三、COM口

　　　说明：

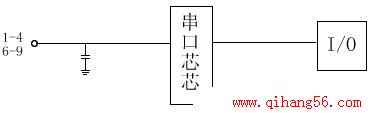

　　　1-4、6-9针为信号线，对地数值1000-1700，5针为地线


　　　如果COM口不能用，更换相关的电容或串口芯片

　　　四、打印口（LPT)


　　　说明：

　　　1-17针为信号线，对地阻值600左右，18-25针为地线

         打印口（LPT）不能用，一般是相关的电阻、电容、二极管引起的，如果热插拔打印口引起主板不亮，一般为I/O损坏。

　　五、IDE口（硬盘、光驱接口

         1-9、11-20、22-29、36-39为信号线，对地数值600左右且相差不大，其第1针为复位信号测试点，对地数值与其它可能会相差很大，可通过测量电压跳变来判断好坏，第20针、27针可能为无穷大，为正常现象，其它什为地线或空脚。

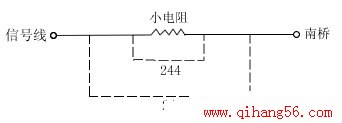

　　IDE的故障由信号线与南桥之间所连的元器件引起，别外南桥虚焊、实时晶振损坏、BIOS出错、软件设置错误、主板供电滤波不良等也会引起类似IDE故障

　　FDD软驱口所有信号都与I/O芯片相连，FDD口不能用多半是I/O芯片损坏，应直接更换I/O芯片

　　六、集成显卡电路

　　上图为主板集成显卡的底视图，1-3针分别为红、绿、蓝三基色，对地数值75-180；13、14针为行场同步信号，对地数值380左右；12、15针为标识脚，其它针为地线或空脚 。

　　维修方法：

　　1、主板在内存被检测通过，或都插PCI显卡能亮的情况下集成显卡不亮再检修。

　　2、集成显卡一般集成在北桥内部，如果是以上情况则北桥损坏较少，一般是从接口到北桥之间的电阻、电感、二极管（型状像快恢复二极管）损坏，以及BIOS出错、北桥虚焊引起的故障。
