[图文]网线制作图解教程

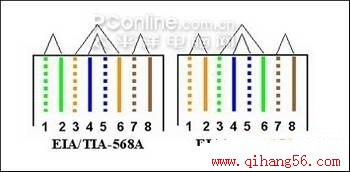

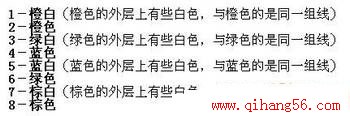

T568A标准描述的线序从左到右依次为：

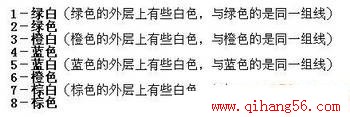

T568B标准描述的线序从左到右依次为：

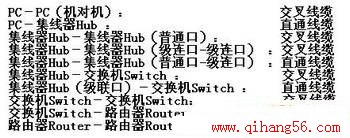

 　　而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。

补充一点，同种设备相连用交叉线，不同设备相连用直通线！！

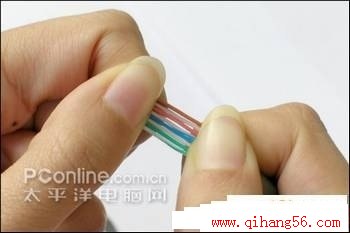

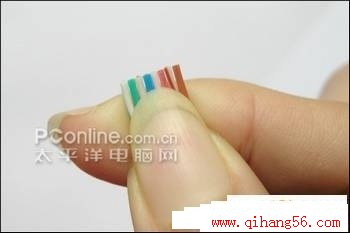

　第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。

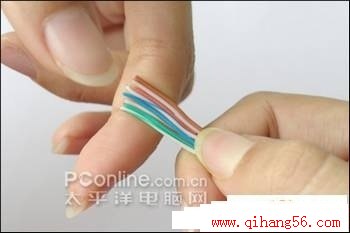

　　把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁。

把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。

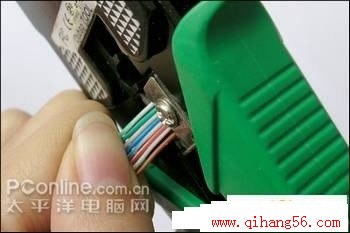

　　第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。

裁剪之后，大家应该尽量把线缆按紧，并且应该避免大幅度的移动或者弯曲网线，否则也可能会导致几组已经排列且裁剪好的线缆出现不平整的情况。

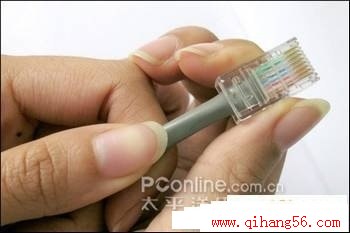

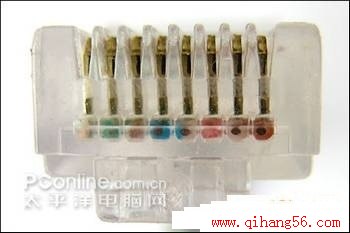

　　第五步：我们需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。

　　在最后一部的压线之前，我们可以从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。

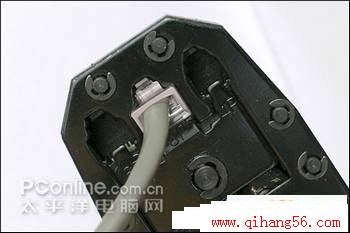

　　第六步 ：当然就是压线了，确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，受力之后听到轻微的“啪”一声即可。

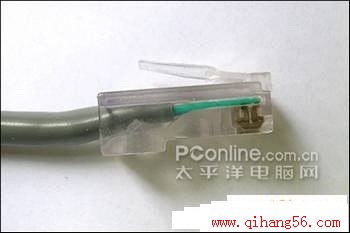

　　如上图所示，压线之后水晶头凸出在外面的针脚全部压入水晶并头内，而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。

网线测试仪的应用 ：

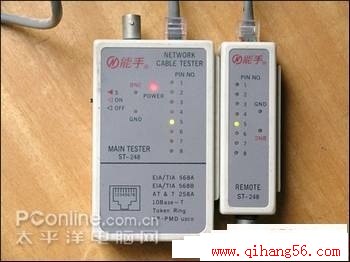

　　先来简单地介绍一下测试仪上的几个接口，这个测试仪可以提供对同轴电缆的BNC接口网线以及RJ-45接口的网线进行测试。我们把在RJ-45 两端的接口插入测试仪的两个接口之后，打开测试仪我们可以看到测试仪上的两组指示灯都在闪动。若测试的线缆为直通线缆的话，在测试仪上的8个指示灯应该依次为绿色闪过，证明了网线制作成功，可以顺利的完成数据的发送与接收。若测试的线缆为交叉线缆的话，其中一侧同样是依次由1～8闪动绿灯，而另外一侧则会根据3、6、1、4、5、2、7、8这样的顺序闪动绿灯。若出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象，此时最好先对两端水晶头再用网线钳压一次，再测，如果故障依旧，再检查一下两端芯线的排列顺序是否一样，如果不一样，随剪掉一端重新按另一端芯线排列顺序制做水晶头。如果芯线顺序一样，但测试仪在重夺后仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好。此时没办法了，只好先剪掉一端按另一端芯线顺序重做一个水晶头了，再测，如果故障消失，则不必重做另一端水晶头，否则还得把原来的另一端水晶头也剪掉重做。直到测试全为绿色指示灯闪过为止。
