[图文]网线制作图解教程

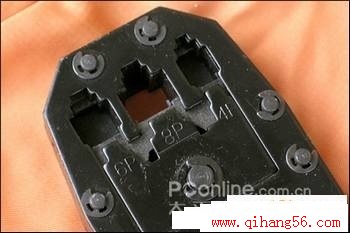

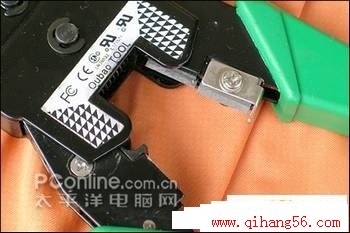

　　在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。

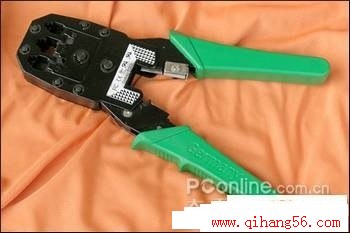

最前端是剥线口,刀片主要是起到切断线材

　　我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。

　　双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP。所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。

双绞线作为一种价格低廉、性能优良的传输介质，在综合布线系统中被广泛应用于水平布线。双绞线价格低廉、连接可靠、维护简单，可提供高达 1000Mbps的传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。

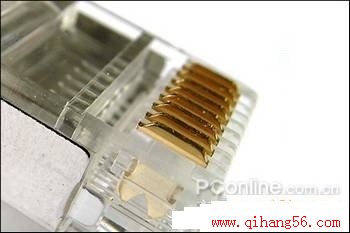

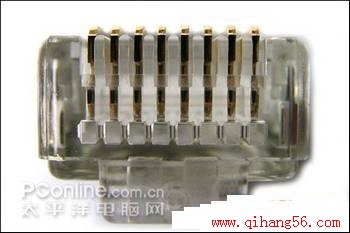

RJ-45接口没有被压线之前金属触点凸出在外

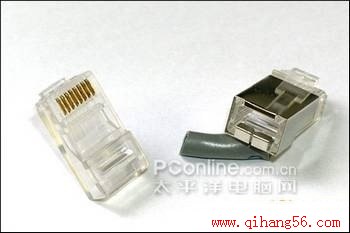

　　RJ-45插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。RJ-45接口是连接非屏蔽双绞线的连接器，为模块式插孔结构。如上图所示，RJ-45接口前端有8个凹槽，简称8P（Position），凹槽内的金属接点共有8个，简称8C（Contact），因而也有 8P8C的别称。

在市场上十分常见的二叉式RJ-45接口

　　从侧面观察RJ-45接口，可以看到平行排列的金属片，一共有8片，每片金属片前端都有一个突出透明框的部分，从外表来看就是一个金属接点，按金属片的形状来划分，又有“二叉式RJ-45”以及“三叉式RJ-45”接口之分。二叉式的金属片只有两个侧刀，三叉式的金属片则有三个侧刀。金属片的前端有一小部分穿出RJ-45的塑料外壳，形成与RJ-45插槽接触的金属脚。在压接网线的过程中，金属片的侧刀必须刺入双绞线的线芯，并与线芯总的铜质导线内芯接触，以联通整个网络。一般地，叉数目越多，接触的面积也越大，导通的效果也越明显，因此三叉式的接口比二叉式接口更适合高速网络。

　　水晶头也有几种档次之分，有带屏蔽的也有不带屏蔽的等等，一般地说质量比较好的价钱也就是5角左右，当然买一个两个的话价钱肯定不能便宜下来。在选购时应该尽量避免贪图便宜，否则水晶头的质量得不到保证。主要体现在它的接触探针是镀铜的，容易生锈，造成接触不良，网络不通。质量差的还有一点明显表现为塑料扣位不紧（通常是变形所致），也很容易造成接触不良，网络中断。水晶头虽小，但在网络的重要性一点都不能小看，在许多网络故障中就有相当一部分是因为水晶头质量不好而造成的。

双绞线制作全过程图解：

　　第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。

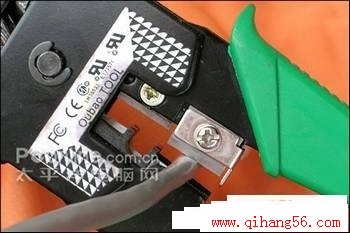

　　第二步：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。

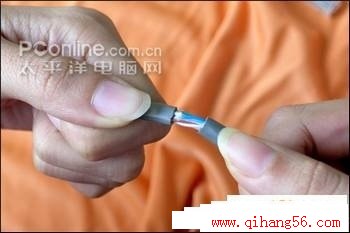

把一部分的保护胶皮去掉。在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也会影响到了线路的质量。

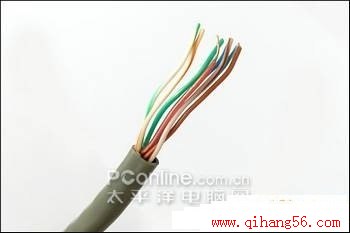

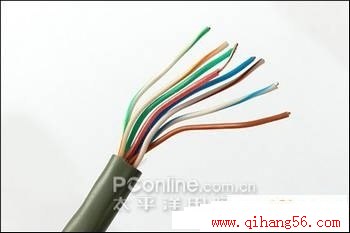

　　剥除灰色的塑料保护层之后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。每对线都是相互缠绕在一起的，制作网线时必须将4个线对的 8条细导线逐一解开、理顺、扯直，然后按照规定的线序排列整齐。
