教你认识主板构造与功能（附图）

主板是所有电脑配件的总平台，其重要性不言而喻。本文为电脑主板图解！
　　一、主板图解
　　一块主板主要由线路板和它上面的各种元器件组成
　　1.线路板
　　PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到6-8层或更多。
此主题相关图片如下：

　　主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
　　接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
　　在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。清除与电镀动作都会在化学过程中完成。接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
　　然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
　　最后，就是测试了。测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Flying-Probe)来检查所有连接。电子测试在寻找短路或断路比较准确，不过光学测试可以更容易侦测到导体间不正确空隙的问题。
　　线路板基板做好后，一块成品的主板就是在PCB基板上根据需要装备上大大小小的各种元器件—先用SMT自动贴片机将IC芯片和贴片元件“焊接上去，再手工接插一些机器干不了的活，通过波峰/回流焊接工艺将这些插接元器件牢牢固定在PCB上，于是一块主板就生产出来了。
　　此主题相关图片如下：

　　另外，线路板要想在电脑上做主板使用，还需制成不同的板型。其中AT板型是一种最基本板型，其特点是结构简单、价格低廉，其标准尺寸为33.2cmX30.48cm，AT主板需与AT机箱电源等相搭配使用，现已被淘汰。而ATX板型则像一块横置的大AT板，这样便于ATX机箱的风扇对CPU进行散热，而且板上的很多外部端口都被集成在主板上，并不像AT板上的许多COM口、打印口都要依*连线才能输出。另外ATX还有一种Micro ATX小板型，它最多可支持4个扩充槽，减少了尺寸，降低了电耗与成本。

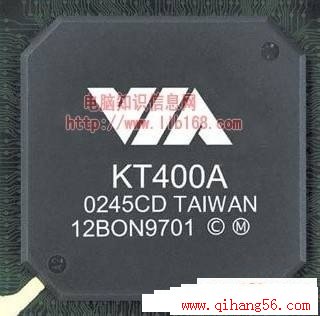

　　2.北桥芯片
　　芯片组(Chipset)是主板的核心组成部分，按照在主板上的排列位置的不同，通常分为北桥芯片和南桥芯片，如Intel的i845GE芯片组由82845GE GMCH北桥芯片和ICH4(FW82801DB)南桥芯片组成；而VIA KT400芯片组则由KT400北桥芯片和VT8235等南桥芯片组成(也有单芯片的产品，如SIS630/730等)，其中北桥芯片是主桥，其一般可以和不同的南桥芯片进行搭配使用以实现不同的功能与性能。
　　此主题相关图片如下：

　　北桥芯片一般提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持，通常在主板上*近CPU插槽的位置，由于此类芯片的发热量一般较高，所以在此芯片上装有散热片。
　　3.南桥芯片
　　此主题相关图片如下：　　　　

　　南桥芯片主要用来与I/O设备及ISA设备相连，并负责管理中断及DMA通道，让设备工作得更顺畅，其提供对KBC(键盘控制器)、RTC(实时时钟控制器)、USB(通用串行总线)、Ultra DMA/33(66)EIDE数据传输方式和ACPI(高级能源管理)等的支持，在*近PCI槽的位置。
　　4.CPU插座
　　CPU插座就是主板上安装处理器的地方。主流的CPU插座主要有Socket370、Socket 478、Socket 423和Socket A几种。其中Socket370支持的是PIII及新赛扬，CYRIXIII等处理器；Socket 423用于早期Pentium4处理器，而Socket 478则用于目前主流Pentium4处理器。
　　此主题相关图片如下：

　　而Socket A(Socket462)支持的则是AMD的毒龙及速龙等处理器。另外还有的CPU插座类型为支持奔腾/奔腾MMX及K6/K6-2等处理器的Socket7插座；支持PII或PIII的SLOT1插座及AMD ATHLON使用过的SLOTA插座等等。
　　5.内存插槽
　　此主题相关图片如下：

　　内存插槽是主板上用来安装内存的地方。目前常见的内存插槽为SDRAM内存、DDR内存插槽，其它的还有早期的EDO和非主流的RDRAM内存插槽。需要说明的是不同的内存插槽它们的引脚，电压，性能功能都是不尽相同的，不同的内存在不同的内存插槽上不能互换使用。对于168线的SDRAM内存和184线的DDR SDRAM内存，其主要外观区别在于SDRAM内存金手指上有两个缺口，而DDR SDRAM内存只有一个。

6.PCI插槽
　　此主题相关图片如下：

　　PCI(peripheral component interconnect)总线插槽它是由Intel公司推出的一种局部总线。它定义了32位数据总线，且可扩展为64位。它为显卡、声卡、网卡、电视卡、MODEM等设备提供了连接接口，它的基本工作频率为33MHz，最大传输速率可达132MB/s。
　　7.AGP插槽
　　此主题相关图片如下：
AGP图形加速端口(Accelerated Graphics Port)是专供3D加速卡(3D显卡)使用的接口。它直接与主板的北桥芯片相连，且该接口让视频处理器与系统主内存直接相连，避免经过窄带宽的PCI总线而形成系统瓶颈，增加3D图形数据传输速度，而且在显存不足的情况下还可以调用系统主内存，所以它拥有很高的传输速率，这是PCI等总线无法与其相比拟的。AGP接口主要可分为AGP1X/2X/PRO/4X/8X等类型。
